NGW-S型行星齿轮减速机

NGW-S型行星齿轮减速机产品特点（JB3723-84）

这类减速器是由弧齿锥齿轮传动与行星齿轮传动组合而成的，它适应于轴线相交的场合，这种减速器有二级、三级两个系列，三种装配型式，主要用于冶金、矿山、起重运输及通用机械设备。其工作条件为：高速轴转速不大于1500r/min；齿轮圆周速度不大于13m/s；工作环境温度－40～＋45℃；可正反两方向运转（顺时针为优选方向）。

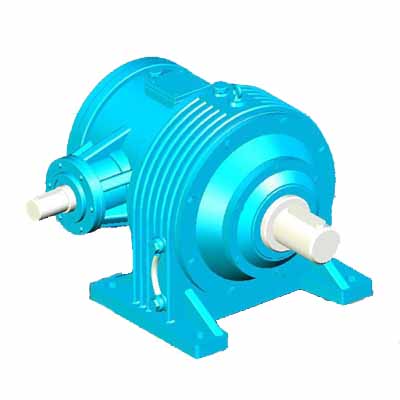

NGW-S型行星齿轮减速机图

NGW-S型二、三级行星齿轮减速机高速级圆周速度（JB3723-84）

当n₁=1000r/min二级、三级减速器高速级圆周速度（m/s）

传动比

代号

NGW-S

42.73

52.83

62.93

72.103

82.113

92.123

102

112

122

5.68

4.96

4.39

3.94

3.58

3.40

2.77

2.45

2.19

1.88

1.67

1.41

1.30

6.70

5.85

5.18

4.65

4.18

3.66

3.29

2.87

2.58

1.93

1.72

1.51

1.39

7.51

6.55

5.75

5.21

4.71

4.13

3.66

3.19

2.87

2.23

1.96

1.67

1.56

8.71

7.60

6.70

6.02

5.49

4.81

4.29

3.70

3.35

2.61

2.30

1.98

1.83

9.79

8.54

7.53

6.75

6.12

5.39

4.81

4.18

3.76

2.97

2.61

2.25

2.07

11.05

9.64

8.53

7.64

6.96

6.07

5.44

4.71

4.24

3.35

2.93

2.53

2.30

9.84

8.84

8.01

7.01

6.28

5.44

4.91

4.02

3.54

3.03

2.80

11.25

10.10

9.21

8.06

7.22

6.28

5.60

4.60

4.03

3.45

3.19

12.72

11.41

10.36

9.10

8.11

7.06

6.33

5.01

4.42

3.76

6.45

3.45

注：当n₁=1000r/min时，圆周速度按比例增减。

NGW-S型二级和三级减速器的外形和安装尺寸（mm）

机座号	型号	公称传动比i	外形及中心高							轴伸								地脚尺寸							质量 (kg)	油量 (L)
			L	B	H	H₀	R	L₄	L₈	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	d₁	n
二级减速器
4	NGW-S 42	11.2～31.5	696	380	425	180 0 -0.5	180	412	310	35	80	58	130	38.0	10	85	22	290	230	30	72	330	M24	35	180	10
		35.5～80								30				33.0	8
5	NGW-S 52	11.2～31.5	740	420	463	2000 -0.5	200	450.5	350	40	90	82	130	43.0	12	95	25	310	250	30	80.5	360	M24	40	290	14
		35.5～80								35		58		38.0	10
6	NGW-S 62	11.2～31.5	802	475	524	2250 -0.5	225	472.5	380	45	100	82	165	48.5	14	106	28	360	290	35	67.5	405	M30	45	342	18
		35.5～80								40				43.0	12
7	NGW-S 72	11.2～31.5	863	535	574	2500 -0.5	250	525	450	50	110	82	165	53.5	14	116	28	375	305	35	80	465	M30	45	420	25
		35.5～80								45				48.5	14
8	NGW-S 82	11.2～31.5	925	590	634	2800 -0.5	280	584	500	55	120	82	165	59.0	16	127	32	440	350	45	86	510	M36	50	520	35
		35.5～80								50				53.5	14
9	NGW-S 92	11.2～31.5	1003	660	721	3150 -0.5	315	622.5	530	60	130	105	200	64.0	18	137	32	475	385	45	70.5	570	M36	50	630	50
		35.5～80								55		82		59.0	16
10	NGW-S 102	11.2～31.5	1077	745	800	3550 -0.5	355	675.5	575	65	150	105	200	69.0	18	168	36	525	425	50	78	645	M42	55	950	65
		35.5～80								60				64.0	18
11	NGW-S 112	11.2～31.5	1212	840	891	4000 -0.5	400	748	670	75	170	105	240	79.5	20	179	40	580	480	50	73	740	M42	60	1365	95
		35.5～80								65				69.0	18
12	NGW-S 122	11.2～31.5	1344	950	1013	4500 -0.5	450	828	760	85	190	130	280	90.0	24	200	45	680	560	60	73	820	M48	65	1900	140
		35.5～80								75		105		79.5	20
三级减速器
7	NGW-S 73	56～160	891	535	574	2500 -0.5	250	572	310	35	110	58	165	38.0	10	116	28	375	305	35	80	465	M30	45	470	25
		180～500								30				33.0	8
8	NGW-S 83	56～160	968	590	634	2800 -0.5	280	643.5	350	40	120	82	165	43.0	12	127	32	440	350	45	86	510	M36	50	570	35
		180～500								35		58		38.0	10
9	NGW-S 93	56～160	1058	660	721	3150 -0.5	315	663.5	380	45	130	82	200	48.5	14	137	32	475	385	45	70.5	570	M36	50	690	50
		180～500								40				43.0	12
10	NGW-S 103	56～160	1112	745	800	3550 -0.5	355	739	450	50	150	82	200	53.5	14	158	36	525	425	50	78	645	M42	55	1010	65
		180～500								45				48.5	14
11	NGW-S 113	56～160	1238	840	891	4000 -0.5	400	822	500	55	170	82	240	59.0	16	129	40	580	480	50	73	740	M42	60	1430	95
		180～500								50				53.5	14
12	NGW-S 123	56～160	1459	950	1013	4500 -0.5	450	1014.5	530	60	190	105	280	64.0	18	200	45	680	560	60	73	820	M48	65	2000	140
		180～500								55		82		59.0	16

NGW-S型行星齿轮减速机主要性能参数及装配形式（JB3723-84）

使用系数K₁

每日工作时间(h)		＜3	3～6	6～10	10～24
工作类型		中型	重型	特重型	连续型
载荷性质	平稳无冲击	1	1	1	1.25
	中等冲击	1	1.25	1.35	1.5
	强烈冲击	1.5	1.7	1.8	2

注：1.表中K₁值仅适用于电动机或汽轮机驱动。

采用油浴润滑的系数K₂

圆周速度(m/s)	≤2.5	＞2.5～3.5	＞3.5～5	＞5～7	＞7～10	＞10～15
间断工作	1	1	1	1.05	1.1	1.15
连续工作	1	1.1	1.15	1.2	1.3	1.6

注：减速器圆周速度系指高速级而言。
