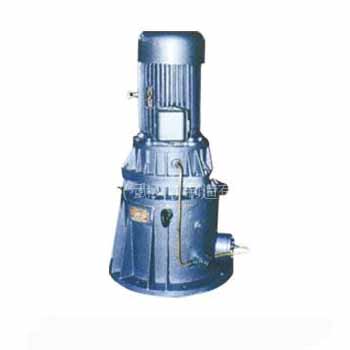

NGW-L系列行星齿轮减速机

单级NGW—L减速器

机座号

公称传动比i

4¹  4.5  5²

5.6¹  63  71  8  9  10²

型号

性参参数

性能参数

a(mm)

m(mm)

T(N·m)

a(mm)

m(mm)

T(N·m)

1

NGW-L11

56

2

1330～1390/1380～1420

50

1.5

610～640/860～920

2

NGW-L21

63

2.25

1890/1980

56

1.75

910/1280

3

NGW-L31

71

2.5

2700/2850

63

2

1350/1890

4

NGW-L41

80

3

3960/4100

71

2.25

1950/2700

5

NGW-L51

90

3

5400/5630

80

2.5

2670/3690

6

NGW-L61

100

3.5

7450/7700

90

3

3840/5450

7

NGW-L71

112

4

1000/11400

100

3

5000/7160

二级NGW—L减速器

机座号

公称传动比i

25^1,3  28  31.5  35.5  40  45  50²

56¹  63  71  80  90  100²

型号

性参参数

性能参数

a₁/a₂(mm)

m₁/m₂(mm)

T(N·m)

a(mm)

m(mm)

T(N·m)

4

NGW-L42

50(56)/80

1.5(2)/3

3500/4550

50/71

1.5/2.25

2020/2800

5

NGW-L52

56(63)/90

1.75(2.25)/3

5000/6210

56/80

1.75/2.5

2780/3870

6

NGW-L62

63(71)/100

2(2.5)/3.5

7530/8560

63/90

2/3

4000/5700

7

NGW-L72

71(80)/112

2.25(3)/4

11210/12650

71/100

2.25/3

5230/7510

8

NGW-L82

80(90)/125

2.5(3)4.5

15200/17190

80/112

2.5/3.5

7620/10570

9

NGW-L92

90(100)/140

3(3.5)/5

21940/24890

90/125

3/4

11410/15770

10

NGW-L102

100(112)/160

3(4)/6

28710/36280

100/140

3/4.5

16230/22440

11

NGW-L112

112(125)/180

3.5(4.5)/6

41830/49580

112/160

3.5/5

22230/30800

12

NGW-L122

125(140)/200

4(5)/7

62440/68190

125/180

4/6

32030/45370

传动比代号

公称传动比

NGW-L

11

42

NGW-L

21

52

NGW-L

31

62

NGW-L

41

72

NGW-L

51

82

NGW-L

61

92

NGW-L

71

102

NGW-L

112

NGW-L

122

1

4

2.28

2.46

2.85

3.14

3.54

3.93

4.39

7.07

7.85

2

4.5

2.04

2.29

2.54

3.89

3.26

3.62

3.99

6.52

7.21

3

5

1.93

2.07

2.41

2.68

3.02

3.35

3.85

6.03

6.70

4

5.6

1.48

1.66

1.89

2.18

2.46

2.76

3.07

4.90

5.51

5

6.3

1.39

1.54

1.76

1.98

2.23

2.52

2.78

4.45

5.02

6

7.1

1.28

1.42

1.62

1.79

2.03

2.28

2.53

4.05

4.54

7

8

1.16

1.28

1.48

1.63

1.83

2.06

2.26

3.30

3.72

8

9

1.04

1.14

1.30

1.47

1.65

1.87

2.07

3.30

3.72

9

10

0.92

1.07

1.23

1.34

1.52

1.68

1.88

3.02

3.39
