NGW系列行星齿轮减速机

NGW系列行星齿轮减速机包括单级、两级、三级减速的十二个系列和八个派生系列的渐开线直齿圆柱齿轮行星减速器。主要用于冶金、矿山、运输、建材、能源、交通等。其工作条件如下：规格为200～800，高速轴转速不大于1500r/min；规格为900～1120，高速轴转速不大于1000r/min；规格为1250～1600，高速轴转速不大于750r/min；规格为1800～2000，高速轴转速不大于600r/min；齿轮圆周速度不大于15～20m/s；工作环境温度应为-40～+45℃；可正反两向运转。

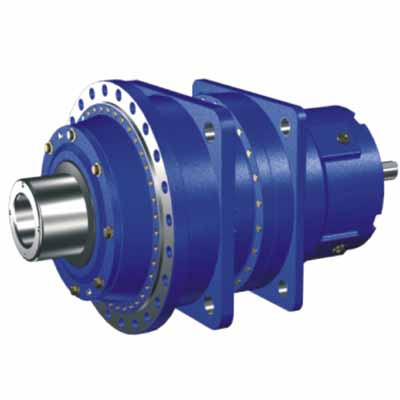

NGW系列行星齿轮减速机图

NGW系列行星齿轮减速机标记

减速器的代号和标记方法

减速器的代号包括：型号、级别、联接型式、规格代号、规格、传动比、装配型式、标准号。

其标记符号如下：

N－NGW（N－内啮合、G－公用齿轮、W－外啮合）型；

A－单级行星齿轮减速器，B－两级行星齿轮减速器，C－三级行星齿轮减速器；

Z－定轴圆柱齿轮，S－螺旋锥齿轮，D－底座联接，F－法兰联接，L－立式行星减速器。

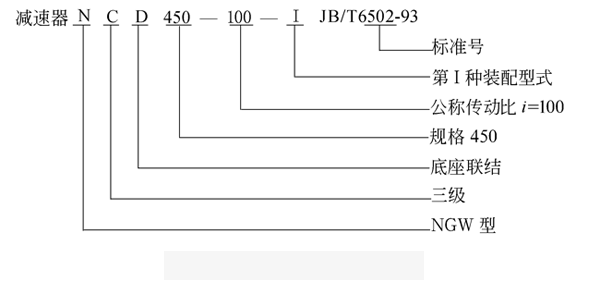

标记示例：

NGW减速器的型号规格

规格代号	1	2	3	4	5	6	7	8	9	10
NAD，NAF	200	224	250	280	315	355	400	450	500	560
规格代号	11	12	13	14	15	16	17	18	19	20	21	22
NAD	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000
规格代号	1	2	3	4	5	6	7	8
NBD，NBF	250	280	315	355	400	450	500	560
规格代号	9	10	11	12	13	14	15	16	17	18	19	20
NBD	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000
规格代号	1	2	3	4	5	6
NCD，NCF	315	355	400	450	500	560
规格代号	7	8	9	10	11	12	13	14	15	16	17	18
NCD	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000
规格代号	1	2	3	4	5	6	7	8	9	10
NAZD，NAZF	200	224	250	280	315	355	400	450	500	560
规格代号	11	12	13	14	15	16	17	18	19	20
NAZD	560	630	710	800	900	1000	1120	1250	1400	1600
规格代号	1	2	3	4	5	6	7	8
NBZD，NBZF	250	280	315	355	400	450	500	560
规格代号	9	10	11	12	13	14	15	16	17	18
NBZD	560	630	710	800	900	1000	1120	1250	1400	1600
规格代号	1	2	3	4	5	6
NCZD，NCZF	315	355	400	450	500	560
规格代号	7	8	9	10	11	12	13	14	15	16	17	18
NCZD	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000

首先按减速器机械许用输入功率P_IP选用。如果减速器的实际输入转速与承载能力表中的四档(1500、1000、750、600)转速之某一档转速相对误差不超过4%，可按该档转速下的许用功率选用相应规格的减速器；如果转速相对误差超过4%，则应按实际转速折算减速器的许用功率选用，然后校核减速器热平衡许用功率；如入出轴承受径向载荷(除转矩外)，应校核轴伸安全系数。

① 按减速器机械强度限制的承载能力P_IP选定。
