QJ系列中硬齿面减速机
QJ起重机减速机
一概述
QJ系列减速机适用于起重各种运行机构,也广泛用于运输,冶金,矿山,化工,轻工等等各种机械设备的传动机构中。
二特点
1减速比范围宽,公称比10-200
2机械传动效率高,二级达96%,三级达94%
3运行平稳,噪音轻
4由于采用42CRMO,35CRMO锻造调质处理,分别制作齿轮轴和齿轮,所以使用寿命长,抗冲击。
三,适用条件
1齿轮圆周速度不大于16M,S
2高速轴不大于1000R、Min
3,工作环境温度为-40--45温度
4,可以正反两面使用。

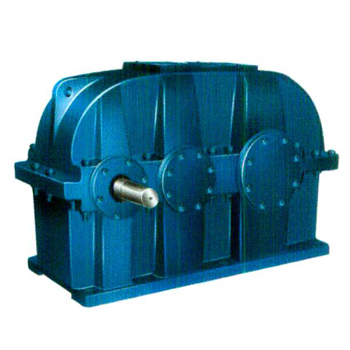

QJ系列中硬齿面减速机图
QJ系列中硬齿面减速机
QJ-D型起重机底座式减速机型式:
起重机底座式减速器是在三支点减速器的基础上派生出来的。因此QJ-D型减速器的工作条件、主要技术参数、承载能力和输出轴端最大允许径向载荷与三支点减速器相同,其它有所不同。
型式
1)结构型式 QJ-D型减速器分为:QJR-D(QJB-D)型为二级,QJS-D(QJC-D)型为三级。QJRS-D(QJD-D)型为二级安装尺寸三级速比。
2)装配型式 同QJ型。
QJ-D型减速器的输出轴端尺寸参数 (mm)
公称
中心
距a1
|
K
|
P型
|
C型
|
H型
|
||||||||||||||||||
d0
|
L0
|
m×z
|
D
|
D1
(H7)
|
D2
|
D3
|
B1
|
B2
|
B
|
E
|
L1
|
L2
|
m×z
|
da
(h11)
|
La
|
d5
|
M
|
d6
(k6)
|
L6
|
L7
|
||
140
|
130
|
48
|
82
|
|
|
|
|
|
|
|
|
|
|
|
3×15
|
48
|
30
|
25
|
6
|
40
|
20
|
12
|
170
|
150
|
55
|
82
|
|
|
|
|
|
|
|
|
|
|
|
3×18
|
57
|
30
|
30
|
6
|
50
|
25
|
12
|
200
|
175
|
65
|
105
|
|
|
|
|
|
|
|
|
|
|
|
3×22
|
69
|
35
|
40
|
8
|
60
|
30
|
16
|
236
|
200
|
80
|
130
|
3×56
|
174
|
90
|
40
|
135
|
279.5
|
253
|
25
|
25
|
45
|
60
|
3×27
|
84
|
40
|
50
|
8
|
70
|
35
|
16
|
280
|
220
|
90
|
130
|
4×56
|
232
|
120
|
40
|
170
|
302.5
|
271
|
35
|
25
|
50
|
75
|
5×18
|
95
|
50
|
60
|
8
|
80
|
40
|
16
|
335
|
260
|
110
|
165
|
4×56
|
232
|
120
|
40
|
170
|
339.5
|
308
|
35
|
25
|
50
|
75
|
5×22
|
115
|
55
|
70
|
10
|
100
|
45
|
20
|
400
|
310
|
130
(140)
|
200
|
6×56
|
348
|
170
|
45
|
260
|
402
|
370
|
40
|
32
|
76
|
100
|
5×26
|
135
|
70
|
90
|
10
|
120
|
50
|
20
|
450
|
335
|
150
|
200
|
6×56
|
348
|
170
|
45
|
260
|
429
|
397
|
40
|
32
|
76
|
100
|
5×30
|
155
|
75
|
100
|
12
|
140
|
55
|
25
|
500
|
370
|
170
(180)
|
240
|
8×54
|
448
|
200
|
105
|
260
|
482
|
442
|
50
|
32
|
78
|
100
|
5×34
|
175
|
85
|
120
|
12
|
160
|
60
|
25
|
560
|
410
|
190
(200)
|
280
|
10×48
|
500
|
200
|
105
|
280
|
570
|
505
|
60
|
35
|
78
|
110
|
5×38
|
195
|
95
|
140
|
12
|
180
|
60
|
25
|
630
|
450
|
220
|
280
|
|
|
|
|
|
|
|
|
|
|
|
8×26
|
216
|
105
|
160
|
12
|
190
|
65
|
25
|
710
|
510
|
250
(260)
|
330
|
|
|
|
|
|
|
|
|
|
|
|
8×30
|
248
|
120
|
180
|
16
|
220
|
65
|
32
|
800
|
570
|
280
|
380
|
|
|
|
|
|
|
|
|
|
|
|
8×34
|
280
|
135
|
200
|
16
|
250
|
65
|
32
|
900
|
640
|
320
|
380
|
|
|
|
|
|
|
|
|
|
|
|
8×38
|
312
|
150
|
220
|
20
|
280
|
75
|
40
|
1000
|
700
|
360
|
450
|
|
|
|
|
|
|
|
|
|
|
|
8×44
|
360
|
170
|
250
|
20
|
320
|
80
|
40
|
