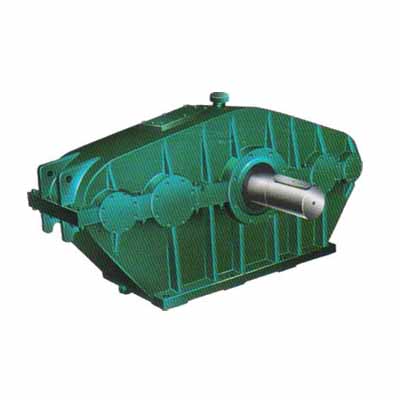

TR系列三环减速机使用维护
减速器的工作条件:
a、 工作环境温度为-40℃ C~+45℃,环境温度低于0℃时,启动前润滑油应预热。
b、 高速轴转速不得超过功率表中规定的最高值。
c、 瞬时允许尖锋转矩为额定转矩的2.7倍。
d、 适用于连续,短时或断续工作制,可正反转。
e、 减速器与原动机(常用电动机)和工作机之间应用非刚性联轴器且其轴心线应严格对中。
安装后用手转动高速轴,使低速轴正反两向灵活一周上。
减速器一般用油池溅油润滑,自然冷却,当长期连续运转热平衡功率不够时应采用取散热措施 或用循环冷却润滑。润滑油采用N110-N200中极压齿轮油。对于断续工作制可用半流体润滑脂。
正式使用前应空运转两小时,然后按额定载荷 的25%、50%、75%100%逐级加载。情况正常,应运转平稳,无冲击,最高油温不超过80℃,温升不超过60℃。
新减速器运转300小时后换润滑油,以后3000小时换一次。换油时应清选减速器内壁及传动件。
应经常检查固件有无松动,油位高低,油温和轴承温度,齿轮,轴承应无异常振动和噪声。
应保持减速器外表清洁,透气塞不得堵塞,以便散热。
使用中或开箱检查以及更换配件后减速器不得有渗漏现象。
配件应与制造厂联系,更换配件后经跑合以及加载试验再正式使用。
其余要求详见随机使用说明书
三环减速机型式、结构特征、基本参数(规格、传动比及输出转矩)
产品 |
型式 |
|
结构特征 |
规格、传动比及输出转矩 |
1 |
(TR) |
|
基本型、单级三环传动、二高速平行且对称于低速轴、箱体卧式座装、平剖分 |
a=80~1070mm i=11~99 T2=0.124~469kN.m |
2 |
(TRO) |
|
其中一根或二根高速轴与电动机直联;余同SH(TR) |
a=105~300mm i=11~99 T2=0.259~10.52kN.m |
3 |
(TRDK) |
|
低速轴系有套装孔的空心轴;箱体上有防摆销孔;余同SHD(TRD) |
a=125~300mm i=11~99 T2=0.435~10.52kN.m |
4 |
(TRCⅠ) |
|
组合二级传动;三环传动的一侧或两侧加高速级圆柱齿轮传动;余同SH(TR) |
a=125~1350mm i=21.7~605 T2=0.435~932.42kN.m |
(TRCⅡ) |
|
组合二级传动;将高速级圆柱齿轮传动置于箱体剖分面下部;余同SHCⅠ(TRCⅠ) |
a=125~1350mm i=21.7~605 T2=0.435~932.42kN.m |
|
5 |
(TRCD) |
|
组合二级传动;一个或二个高速轴与电动机直联;余同SHCⅠ(TRCⅠ) |
a=125~450mm i=21.7~605 T2=0.435~35.9kN.m |
6 |
(MTR) |
|
水泥磨慢速成驱动用; 高速轴与电动机直联;余同SHCD(TRCK) |
a=350~600mm i=100~605 T2=15.79~87.66kN.m |
7 |
(TRS) |
|
两级三环传动;高速级加于低速级一侧或两侧;余同SH(TR) |
a=215~1350mm i=299~9801 T2=3.336~938kN.m |
8 |
(LLTR) |
|
连续铸钢矫机传动用;相当于二台SHCⅡ(TRCⅡ)型组成二重结构 |
a=300~500mm i=100~605 T2=10.52~48.01kN.m |
9 |
(TRT) |
|
单级三环传动;二高速同平行且位于低速轴同侧;余同SH(TR) |
a=125~400mm i=11~99 T2=1.024~20.12kN.m |
10 |
(QTR) |
|
起重机用;可卧式或立式安装;余同SHT(TRT) |
a=250~630mm i=12.5~100 T2=1.024~20.12kN.m |
11 |
(QXTR) |
|
起重机用;三点悬支承;余同SHT(TRT) |
a=250~630mm i=12.5~100 T2=1.024~20.12kN.m |
12 |
(TRL) |
|
单级三环传动;二高速轴平行且位于低速轴同侧;箱体立式,座装,纵剖分 |
a=250~630mm i=11~99 T2=0.435~3.336kN.m |
13 |
(TRLD) |
|
一高速轴与电动机直联;余同SHL(TRL) |
a=125~215mm i=11~99 T2=0.435~3.336kN.m |
14 |
(TRLDK) |
|
低速轴系有套装孔的空心轴;箱体上带有防摆销和防摆平台,无支座;余同SHLD(TRLD) |
a=125~215mm i=11~99 T2=0.435~3.336kN.m |
15 |
(TRZ) |
|
组合二级传动;三环传动的一侧或两侧加高速级锥齿轮传动;高速轴与低速轴平面垂直;余同SH(TR) |
a=125~1350mm i=33.6~503.3 T2=0.435~932.42kN.m |
16 |
(LTRZ) |
|
组合二级传动;三环传动的上方加高速级锥齿轮传动;高速轴与低速轴垂直且与电机直联;余同SH(TR) |
a=215~450mm i=33.6~503.3 T2=3.336~35.9kN.m |
17 |
(TRP) |
|
单级三环传动;二高速轴平行对称位于低速轴两侧;箱体平置座装、端面剖分 |
a=125~450mm i=11~99 T2=5.764~35.9kN.m |
18 |
(ZZTR) |
|
桩孔钻机用箱体侧面座装、低速轴中心具有注水孔;余同SHP(TRP) |
a=255~450mm i=11~99 T2=5.764~35.9kN.m |
19 |
(TRCPD) |
|
组合二级传动;三环传动的一侧或两侧加高速级圆柱齿轮传动;高速轴与电动机直联;余同SHP(TRP) |
a=125~450mm i=21.7~605 T2=0.435~35.9kN.m |
20 |
(TRZP) |
|
组合二级传动;三环传动的一侧或两侧加高速级锥齿轮传动;低速轴垂直地面与高速轴平面垂直箱体平置、座装端面剖分 |
a=215~1070mm i=33.6~503.3 T2=3.336~469kN.m |
21 |
(YPTR) |
|
圆盘给料机用;余同SHZP(TRZP) |
a=215~600mm i=33.6~503.3 T2=3.336~87.66kN.m |
22 |
(GTTR) |
|
钢包回转台用;具有两根垂直于平面的高速轴;余同SHZP(TRZP) |
a=300~400mm i=77.9~503.3 T2=10.52~24.67kN.m |
