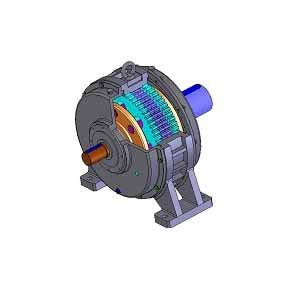

NW系列三环减速机

NW系列三环减速器特点：

a）转动比大，结构紧凑

单级速比11-99，两极速比30-594，两极三环594-9801.

b）可靠性高

三环传动采取功率分流，过载性好，齿失效概率低。

c）效率高，温度低

单级转动可达92%以上，较大速比时，三环单级相当于其他类型减速器多级转动。

d）结构简单，维修性能好

e）寿命长

支撑轴受力小，尤其是NW型无交变载荷，实现了纯扭拒输出。

f）噪声低

三环级小偏心摆线实现大速度比传递，噪声明显降低。

NW系列三环减速机

选型计算

P=P₁*K_A*K_R≤P_N

式中：P——计算功率

P₁——工作机功率（负载）

K_A——使用系数

K_R——可靠度系数

P_N——减速器许用额定功率

可靠度系数K_R

失效概率	1/100	1/10000	1/1000
K_R	1	1.25	1.5

使用系数K_A

原动机	每天工作小时	工作机载荷性质分类
原动机	每天工作小时	均匀	中等冲击	强冲击
电动机，涡轮液压马达	≤3	0.83	1	1.5
	3-10	1	1.250	1.75
	＞1	1.25	1.5	2

额定输出转矩（kN.m）	中心高（h）	轮廓尺寸				地脚尺寸
额定输出转矩（kN.m）	中心高（h）	D	S	T	H	A	A1	B	B1	B2	4-k	F
215	3.6	200	340	220	280	440	180	220	380	440	130	4-￠22	25
255	6.5	210	410	255	305	500	184	220	460	520	160	4-￠22	30
300	11	260	500	300	380	590	240	300	560	640	200	4-￠26	40
350	16	300	580	320	430	690	264	314	560	740	240	4-￠26	40
400	25	350	650	295	480	740	315	370	720	800	260	4-￠26	45
450	36	370	660	365	500	780	330	390	740	820	280	4-￠32	45
500	48	400	730	420	530	820	360	430	820	920	300	4-￠38	50
550	68	450	840	460	620	950	400	480	940	1040	300	4-￠38	60
600	95	550	980	500	660	1120	440	540	1100	1200	360	4-￠44	70
670	123	600	1060	574	726	1200	470	550	1240	1340	400	4-￠44	80
750	173	700	1240	610	800	1450	530	610	1400	1500	440	4-￠50	80
840	213	750	1400	660	835	1550	560	640	1580	1700	440	4-￠50	85
950	311	900	1640	710	1020	1820	600	750	1780	1900	600	4-￠58	95
1070	469	950	1800	774	1060	1950	650	770	2040	2160	720	4-￠58	100
规格	质量（kg）	高速轴伸（i≤23）				高速轴伸（i≥25.5）				低速轴伸
规格	质量（kg）	d1	S1	C1	E1	d1	S1	C1	E1	D2	T1	C2	E2
215	160.0	35k6	58	38	10	35k6	58	38	10	75m6	105	79.5	20
255	208.0	45k6	82	48.5	14	45k6	82	48.5	14	90m6	130	95	25
300	352.0	50k6	82	53.3	14	50k6	82	53.3	14	110m6	165	116	28
350	544.0	60m6	82	64	18	55m6	82	59	16	130m6	200	137	32
400	780.0	70m6	105	74.5	20	65m6	105	69	18	150m6	200	158	36
450	1176.0	75m6	105	79.5	20	70m6	105	74.5	20	170m6	240	179	40
500	1440.0	80m6	130	85	22	70m6	105	74.5	20	180m6	240	190	45
550	1888.0	85m6	130	90	22	75m6	105	79.5	20	200m6	280	210	50
600	2561.0	90m6	130	95	25	80m6	130	85	22	220m6	280	231	50
670	3496.0	100m6	165	106	28	90m6	130	95	25	250m6	330	262	56
750	4832.0	110m6	165	116	28	100m6	165	106	28	280m6	380	292	63
840	7056.0	130m6	200	137	32	110m6	165	116	28	300m6	380	314	70
950	9550.0	150m6	200	158	36	130m6	200	137	32	350m6	450	365	80
1070	14880.0	170m6	240	179	40	150m6	200	158	36	380m6	450	395	80

NW系列三环减速机使用维护说明

一、工件条件

1.工作环境温度-40℃至+50℃，环境温度低0℃时，启动前润滑油应预热，高于50º时，应采取隔热措施。

2.高速轴转速不得超过额定功率表中规定的最高值。

3.瞬时允许过载转矩为额定扭矩的1.7倍。

4.适用于短时、连续或间断正、反向运转。

二、安装

1.减速器与基座联接要牢固，并限位工作中或冲击过载时位移，造成输入轴同原动机轴、输出轴同工作机轴不同轴，导致产品非正常工作，降低使用寿命。

2.安装后，手动转动高速轴，使低速轴正、反两向灵活转动1周以上。

三、润滑

1.润滑油型号：N100-220极压齿轮油。

2.润滑形式：通常自润滑，高温或特殊性环境应采取其它措施或向公司技术人员咨询。

四、试车

1.安装后并加入规定润滑油至规定油位。

2.空运转正常后，逐步加载，25%，50%，75%，100%

3.检查：正常运转后，最高温升不超过60℃，最高油温不超过80℃

五、维护

1.首次运转1个月后更换润滑油，以后每次运转3500小时换油一次。

2.经常检查减速器联接是否松动，油位高低，温升及燥声是否正常，通气罩是否堵塞。

3.出现非正常情况及时与与制造厂家联系或检修。
