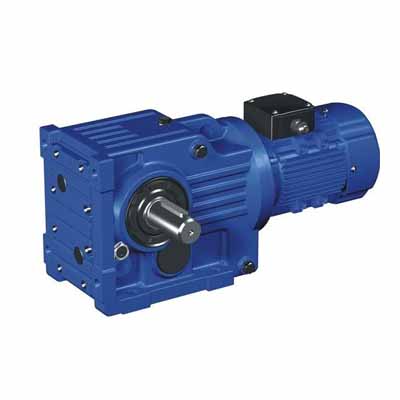

WK系列弧齿锥齿轮硬齿面减速机

WK系列弧齿锥齿轮硬齿面减速机性能特点：

1.减速机是在模块组合体系的基础上设计的，可以方便地配用各种型式的电动机或采用其它动力输入。同种机型可配用多种功率的电动机。容易实现各种机型之间的组合联接。

2.传动效率高，单机型减速机效率高达96%。

3.传动比划分细，范围广。组合机型可以较大的传动比，输出转速低。

4.安装形式多样：可任意底脚、B5法兰或B14法兰安装，底脚安装减速机有两个机加工的底脚安装平面。

WK系列弧齿锥齿轮硬齿面减速机

选型参数表释义

电机功率

（kW）

输出转速

（r/min）

输出转矩

（N·m）

传动比

（i）

使用系数

（fB）

机型号

电机极数

重量

（kg）

0.37

336

318

271

235

219

180

168

150

127.62

117.62

108.87

94.29

88.15

74.09

69.27

60.82

1.19

1.26

1.47

1.71

1.83

2.1

2.2

2.5

WK 47

WKA 47

WKF 47

WKAF 47

1.选型参数表中的机型可与该栏中的任一传动比搭配。

2.选型参数表中的参数也适用于WKAB、WKAZ、WKAT机型。

场所条件：

1.环境温度-40℃～50℃。（0℃以下启动时润滑油要加热到0℃以上。）

2.海拔不超过1000米。

3.输入转速不大于1800rpm，齿轮最高圆周速度不超过22m/s。

4.可用于正反运转。

5.无行业限制。
