ZQ(H)圆柱齿轮减速机系列概述
ZQ系列减速机适用于起重各种运行机构,也广泛用于运输,冶金,矿山,化工,轻工等等各种机械设备的传动机构中。
二特点
1,齿轮传动圆周速度不大于4米,秒
2,高速轴的转速不大于1500转,分。
3,工作环境温度为-40--45温度
4,可以正反两面使用。
5,减速机有9种速比,9种装配型式和3种低速轴轴端型式。

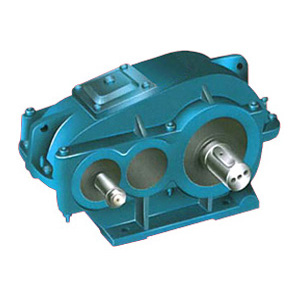

ZQ(H)圆柱齿轮减速机图

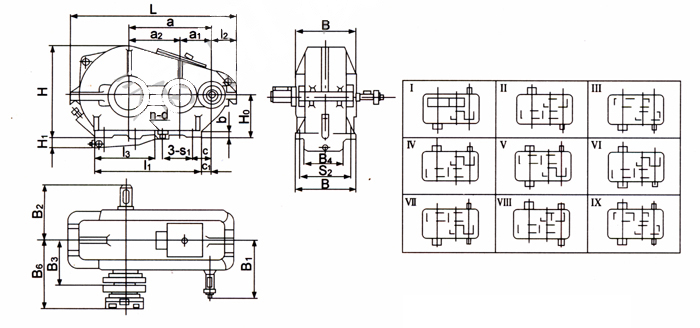

ZQ(H)圆柱齿轮减速机外形尺寸及装配型式
型号 | 中心距 | 中心高 |
最大外形尺寸 |
轴端尺寸 | I(1) | I (2) | I(3) | B(4) | H(1) | b | 安装尺寸 | 减速器最大质量KG | ||||||||||||||||||||||||
高速轴 | 低速轴 | C | C(1) | 孔距 | 孔径 | 孔数 | ||||||||||||||||||||||||||||||
a | a(1) | a(2) | H | L | B | H | B(1) | B(2) | B(3) | B(4) | S(1) | S(2) | ||||||||||||||||||||||||
ZQH25 ZQ25 |
250 | 100 | 150 |
0 160-1.4 |
540 | 230 | 325 | 200 | 220 | 170 | 164.5 | 345 | 101 | - | - | - | 20 | 60 | 28 | 235 | 190 | 17 | 4 | 100 | ||||||||||||
ZQH35 ZQ35 |
350 | 150 | 200 |
0 200-1.4 |
730 | 290 | 405 | 260 | 250 | 222 | 214 | 470 | 132 | - | - | - | 25 | 100 | 40 | 310 | 250 | 17 | 4 | 200 | ||||||||||||
ZQH40 ZQ40 |
400 | 150 | 250 |
0 250-1.4 |
826 | 310 | 490 | 270 | 305 | 250 | 234 | 490 | 133 | - | - | - | 25 | 110 | 80 | 370 | 270 | 17 | 4 | 250 | ||||||||||||
ZQH50 ZQ50 |
500 | 200 | 300 |
0 300-1.5 |
986 | 350 | 590 | 330 | 325 | 290 | 270 | 620 | 148 | - | - | - | 25 | 130 | 80 | 240 | 310 | 17 | 6 | 390 | ||||||||||||
ZQH65 ZQ65 |
650 | 250 | 400 |
0 320-1.5 |
1278 | 470 | 700 | 430 | 430 | 370 | 342 | 830 | 183 | 495 | 318 | 95 | 35 | 160 | 85 | 215 | 410 | 25 | 8 | 880 | ||||||||||||
ZQH75 ZQ75 |
750 | 300 | 450 |
0 320-1.5 |
1448 | 510 | 745 | 450 | 450 | 410 | 362 | 1020 | 207 | 620 | 362 | 130 | 35 | 155 | 55 | 275 | 450 | 25 | 8 | 1100 | ||||||||||||
ZQH85 ZQ75 |
850 | 350 | 500 |
0 400-1.6 |
1632 | 580 | 875 | 510 | 525 | 480 | 403 | 1100 | 236 | 610 | 418 | 105 | 40 | 155 | 75 | 300 | 520 | 32 | 8 | 1500 | ||||||||||||
ZQH100 ZQ100 |
1000 | 400 | 600 |
0 400-1.6 |
1896 | 660 | 965 | 550 | 605 | 495 | 507 | 1350 | 257 | 870 | 478 | 200 | 40 | 200 | 100 | 350 | 590 | 32 | 8 | 2230 |
公称传动比 | 50 | 40 | 31.5 | 25 | 20 | 16 | 12.5 | 10 | 8 |
实际传动比 | 48.57 | 40.17 | 31.50 | 23.34 | 20.49 | 15.75 | 12.64 | 10.35 | 8.23 |
