圆锥齿轮减速机轴承端面距离f的公差



圆锥齿轮减速器箱体形位公差JB/ZQ4283-86 该标准适用于轧钢设备的圆锥齿轮减速器。一般用途的圆锥齿轮减速器也应参照使用。

1．箱体有关公差值

a.轴承端面距离f的公差见表8-55。

表8-55轴承端面距离f的公差                              （mm）

轴承端面距离f	＞30～120	＞120～400	＞400～1000	＞1000～2000	＞2000～4000
公差	±0.15	±0.20	±0.30	±0.50	±0.80

b.形位公差 箱体轴线的平行度、轴线的垂直度、接合面和支承面的平行度和平面度、和端面跳动的公差见8-56。轴承孔的圆柱度公差见表8-57。

表8-56箱体形位公差                          （mm）

轴承中心距LG	～50	＞50～125	＞125～280	＞280～560	＞560～1000	＞1000～1600	＞1600～2500	＞2500～4000
公差（μm）	16	20	25	32	40	50	63	80

表8-57轴承孔的圆柱度公差                          （mm）

轴承孔直径	＞80 ～120	＞120 ～180	＞180 ～250	＞250 ～315	＞315 ～400	＞400 ～500	＞500 ～630	＞630 ～800	＞800 ～1000
公差（μm）	8	9	15	16	18	20	22	25	28

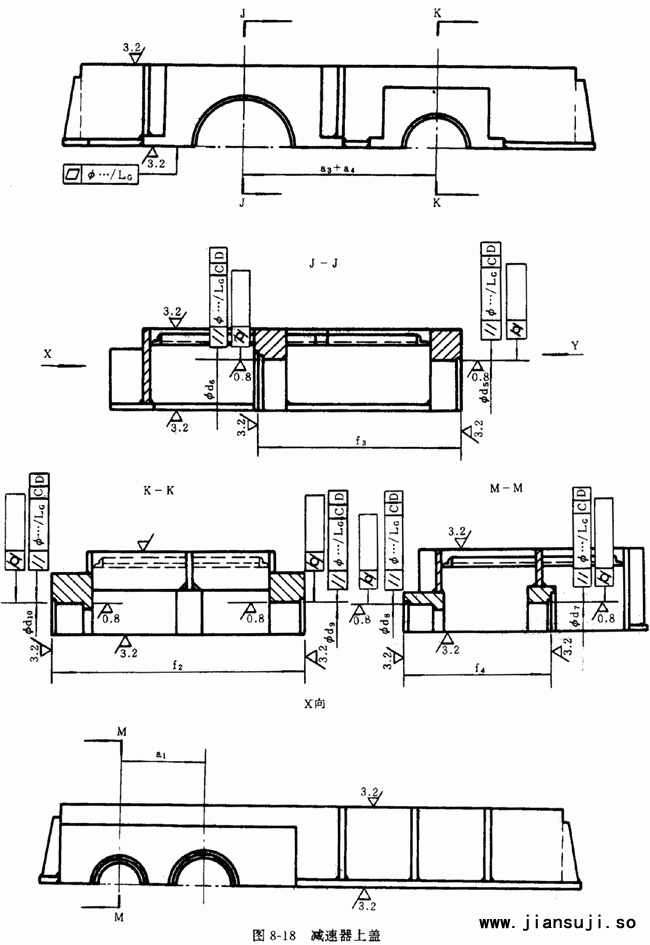

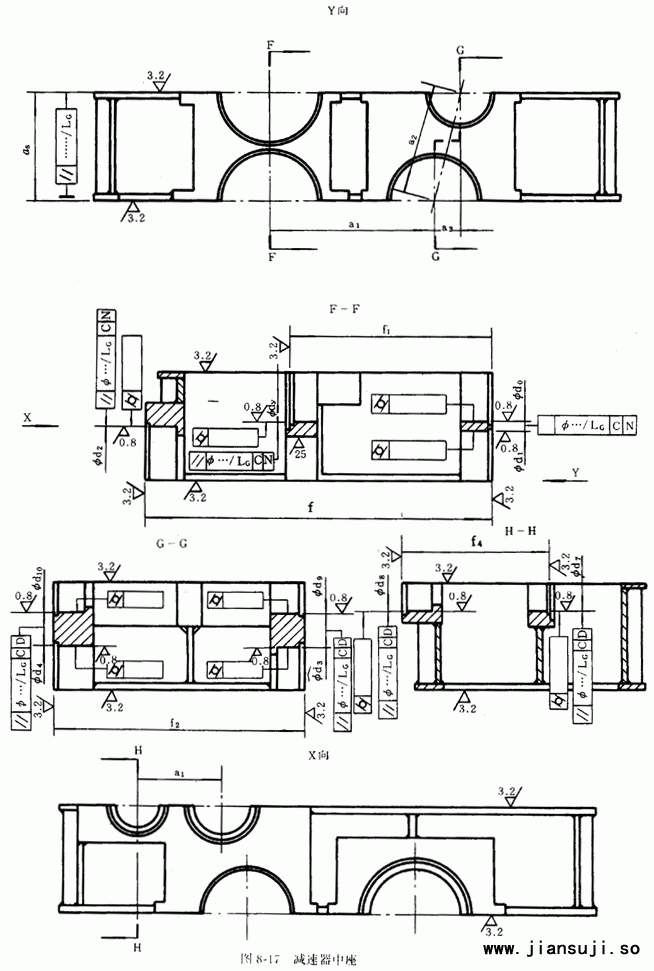

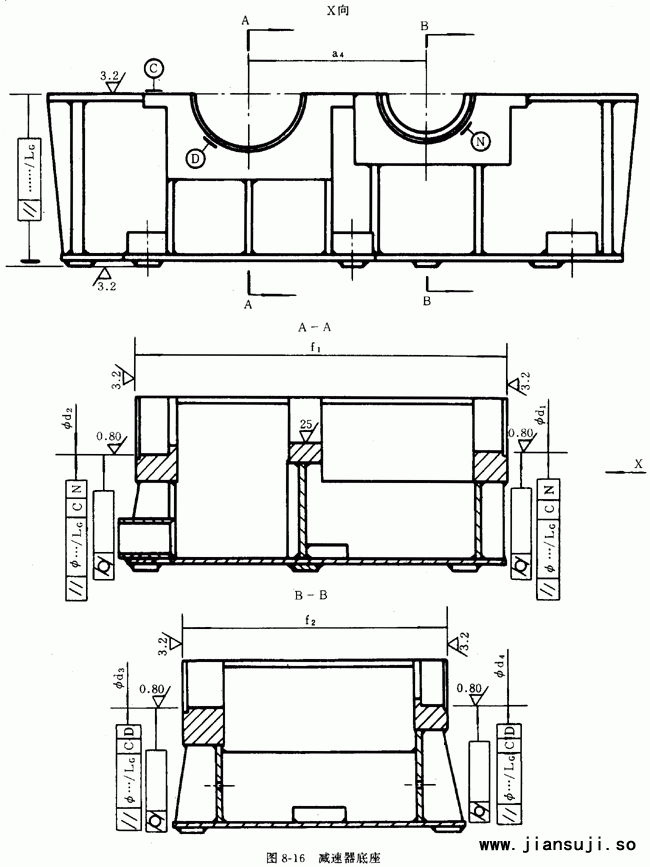

1）减速器中座（图1）和上盖（图2）中基准同减速器底座（图3）；在减速器底座、中座和上盖中所用的尺寸代号，是按整机排列的。

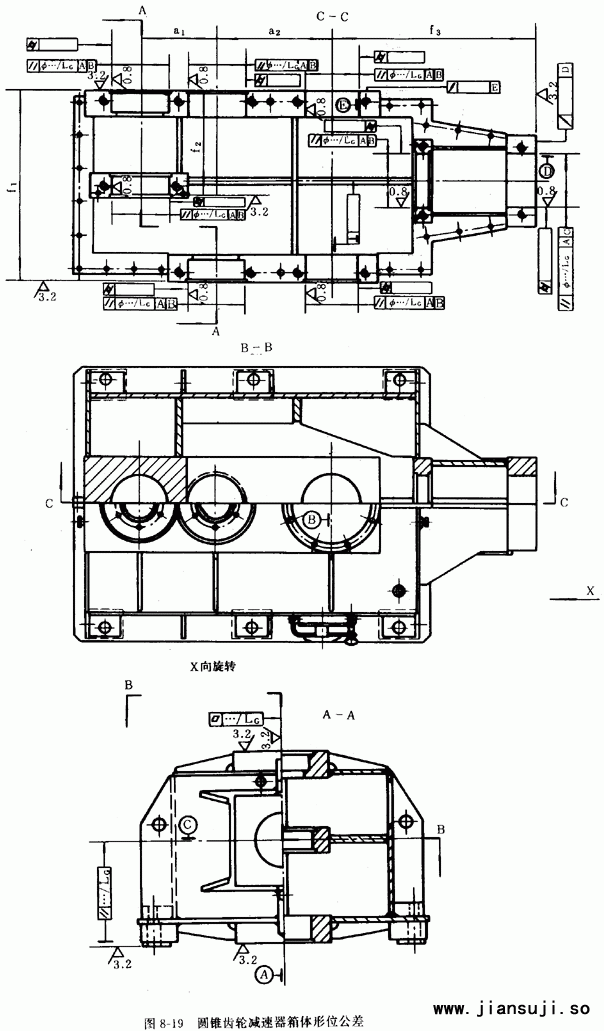

2、圆锥齿轮减速器箱体形位公差的标注（见图4）
