zl|ZLH系列圆柱齿轮减速机

zl|ZLH系列圆柱齿轮减速机特点：ZL是两级渐开线圆柱齿轮减速器，ZLH是两级圆弧圆柱齿轮减速器，ZLSH是两级双圆弧圆柱齿轮减速器它们主要用于矿山、冶金、水泥、建筑、化工、轻工等各种机械设备的减速传动。高速轴转速不超过1500r/min，齿轮圆周速度不大于18m/s，工作环境温度为－40℃～＋40℃，可正反转运行。

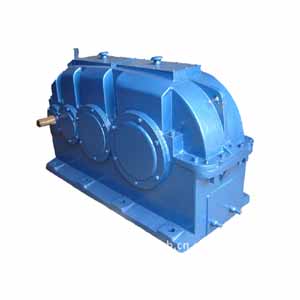

zl|ZLH系列圆柱齿轮减速机图


 ZL、ZLH、ZLSH型减速器的传动比

传动比代号		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
公称传动比	总传动比	7.1	8	9	10	11.2	12.5	14	16	18	20	22.4	25	28	31.5	35.5	40	45
	高速级传动比	2.0	2.0	2.24	2.5	2.8	3.15	3.15	3.55	4	4.5	4.5	5	5.6	6.3	6.3	7.1	7.1
	低速级传动比	3.55	4.0	4.0	4.0	4.0	4.0	4.5	4.5	4.5	4.5	5.0	5.0	5.0	5.0	5.6	5.6	6.3

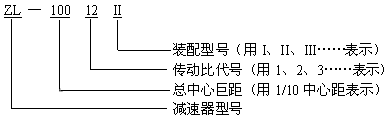

代号：ZL、ZLH减速器的标记包括：型号、中心距、传动比、装配型式。
