ZDY,ZLY,ZSY硬齿面减速机

ZDY,ZLY,ZSY硬齿面减速机是在ZQ型减速器的基础上改型设计的。为了提高齿轮的承载能力，又便于替代ZQ型，即安装尺寸和外形尺寸、输入和输出轴伸不变的情况下，只改变齿轮的材质和热处理方式采用中硬齿面。并将ZQ型减速器的一级速比23.34改成25.02。

工作条件：齿轮圆周速度不大于16m/s；高速轴转速不大于1500r/min；工作环境温度为-40～+45℃；可正、反两向运转。

ZQA系列中硬齿面圆柱齿轮轮减速机

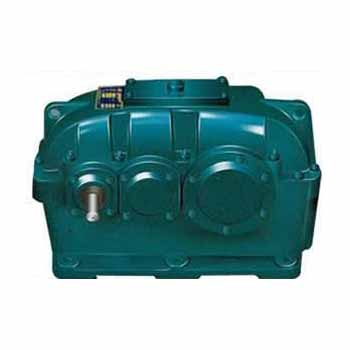

ZDY,ZLY,ZSY硬齿面减速机图

ZQD型和ZQ型大速比减速机基本参数

1）中心距 ZQ型大速比减速器与ZQD型减速器中心距见下表。

ZQ型大速比减速器与ZQD型减速器中心距（mm）

2）传动比 ZQ型大速比减速器与ZQD型减速器的传动比见下表。

ZQ型大速比减速器与ZQD型减速器的传动比

更多ZDY,ZLY,ZSY硬齿面减速机样本资料下载：
