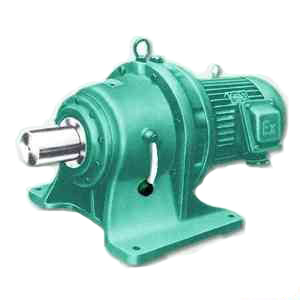

8000系列摆线针轮减速机产品特点
行星摆线减速机是一种应用行星传动原理，采用摆线针轮啮合，设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机，在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。
产品特点
1.传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569；三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合，速比达到指定大。
2.传动效率高。由于啮合部位采用了滚动啮合，一般一级传动效率为90%--95%。
3.结构紧凑，体积小，重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4.故障少，寿命长。主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因其为滚动摩擦，因而故障少，寿命长。
5.运转平稳可靠。因传动过程中为多齿啮合，所以使之运转平稳可靠，噪声低。
6.拆装方便，容易维修。
7.过载能力强，耐冲击，惯性力矩小，适用于起动频繁和正反转运转的特点。
(2)使用条件
1)适用于连续工作制,允许正、反向运转。
2）输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。
3）卧式双轴型减速器输出轴应处于水平位置工作，必须倾斜使用时请与制造厂联系。
4）立式减速器输出轴应垂直向下使用，8155以下机型号为油脂润滑，可以水平使用。
5）润滑方式下表。
|
机型号 |
卧 |
立 |
机型号 |
卧 |
立 |
|
8075～8155 |
润滑脂 |
8075A～8145C |
润滑脂 |
||
|
8160～8185 |
油浴式 |
柱塞泵 |
8160A～8227A |
油浴式 |
齿轮泵 |
|
8190～8275 |
齿轮泵 |
||||
6)润滑油使用环境温度为-10~50°C，若超出温度范围，请与制造厂联系。
|
单级摆线减速机机型对照表 |
|||||||||||||
|
天减 |
X0 |
X1 |
X2 |
X3 |
X4 |
X5 |
X6 |
X7 |
X8 |
X9 |
X10 |
X11 |
X12 |
|
8000系列 |
8075 |
8095 |
8105 |
8115 8125 |
8130 8135 8145 |
8160 8165 |
8170 8175 |
8180 8185 |
8190 8195 |
|
|
|
|
|
B一机部 |
(B85) |
(B100) |
(B120) |
B15 |
B18 |
B22 |
BB27 |
|
B33 |
B39 |
B45 |
B55 |
B65 |
|
B上变厂 |
|
|
B12 |
B15 |
B18 |
B22 |
BB27 |
|
B33 |
B39 |
B45 |
B55 |
|
|
B化工部 |
|
|
0 |
1 |
2 |
3 |
4 |
|
5 |
6 |
7 |
8 |
|
|
双级摆线减速机机型对照表 |
||||||||||||
|
X天减 |
00 |
20 |
42 |
53 |
63 |
74 |
84 |
85 |
95 |
106 |
117 |
128 |
|
B一机部 |
|
|
1812 |
2215 |
2715 |
|
|
3322 |
3922 |
4527 |
5527 |
6533 |
|
B上变厂 |
|
|
1812 |
2215 |
2715 |
|
|
3322 |
3922 |
4527 |
5527 |
|
|
B化工部 |
|
|
20 |
31 |
41 |
|
52 |
53 |
63 |
74 |
84 |
|
| 8075DA | （8075+8075） | 8130DB | （8130+8095） | 8130DC | （8130+8105） | 8135DB |
（8135+8095）
|
| 8135DC | （8135+8105） | 8145DB | （8145+8095） | 8145DC | （8145+8105） | 8160DA |
（8160+8095）
|
| 8160DB | （8160+8105） | 8160DC | （8160+8115） | 8165DA | （8165+8095） | 8165DB | （8165+8105） |
| 8165DC | （8165+8115） | 8170DA | （8170+8095） | 8170DB | （8170+8105） | 8170DC |
（8170+8115）
|
| 8175DA | （8175+8095） | 8175DB | （8175+8105） | 8170DC | （8175+8115） | 8180DB |
（8180+8135）
|
| 8185DB | （8185+8135） | 8190DB | （8190+8135） | 8195DB | （8195+8135） |
